微粒子改質技術不同於傳統噴砂製程,使用超微細、高韌性、高硬度粉末,搭配高壓設備噴擊金屬表面,會產生微細凹痕結構並進行組織強 化,並且不會損傷精密刀具/模具

微粒子高速撞擊金屬表面產生高壓縮殘留應力(>-1,400MPa)，提高金屬零件疲勞強度與表面耐磨性能。
微粒子撞擊金屬表面產生微細凹坑特徵(<2um)，維持表層潤滑油膜,降低摩擦數與提高脫模能力,提升鍍膜附著力,延長模具使用壽命。

此技術在瑞士、德國與日本已展超過十幾年,用於汽航太、精密模具與醫療器材相關零組件。 「力精微國際有限公司」與金屬研究中心合作引國外關鍵技術,極導入半導機械、模具、刀具產業,提高零件生產品质、表面粗糙度與 提高使用壽命。

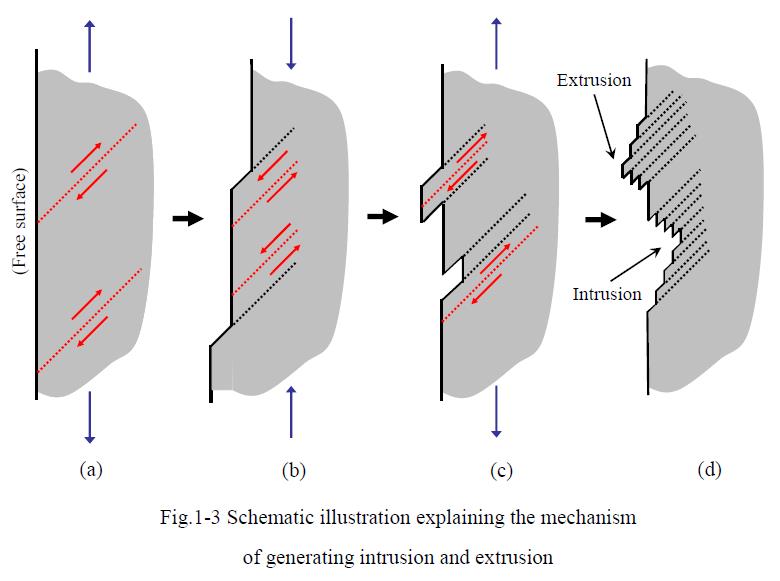

金屬磨耗破壞主要原因是反覆週期應力（冷熱溫度或張壓應力）作用在金屬表面，所以當物體表面粗糙或內層有微細缺陷，會因疲勞應力影響，致使材料破損崩裂。
最快速有效的改善方式便是在表面施加預壓應力，抵銷生產過程中疲勞應力對刀具或模具的影響。

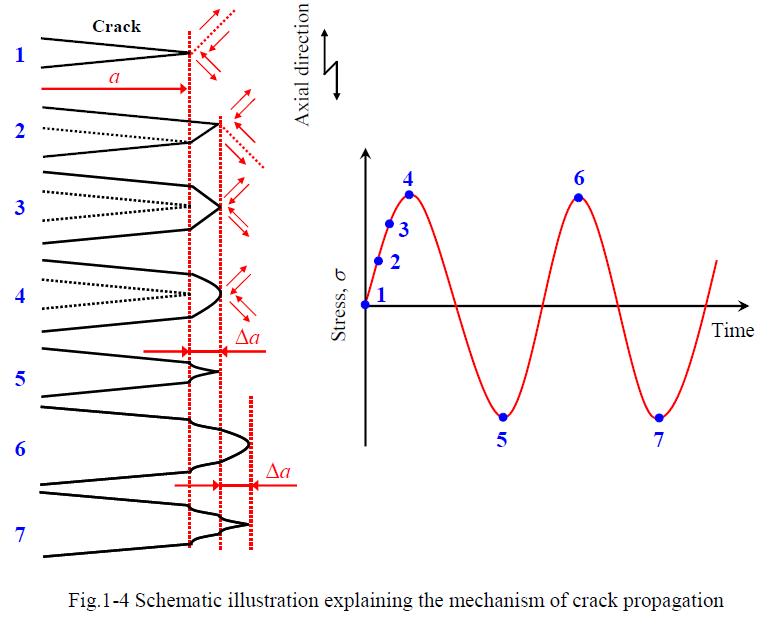

▲疲勞破壞裂紋成長過程。

• 微粒子藉由超高壓/超高速撞擊金屬表面產生高壓縮殘留應力(-1,200至-1,500 MPa)，提高金屬疲勞強度與耐磨耗性能。
• 微粒子撞擊金屬表面產生微奈米凹痕特徵，且不影響尺寸精度，可增加潤滑油容納空間，降低摩擦係數、提高模具脫模特性與使用壽命。

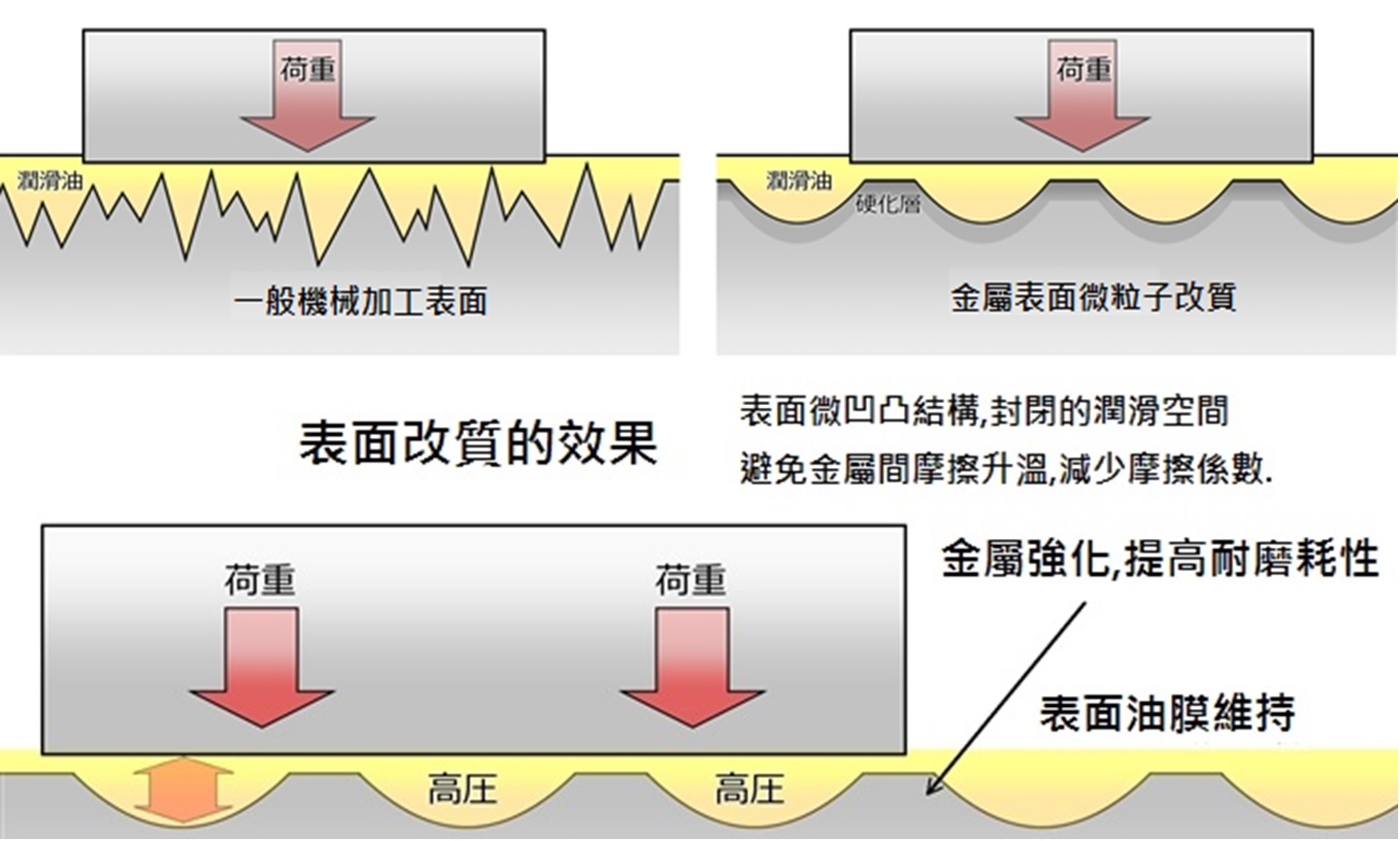

▲微粒子改質製程對金屬表層撞擊出微細凹痕，並形成有韌性的緻密組織。

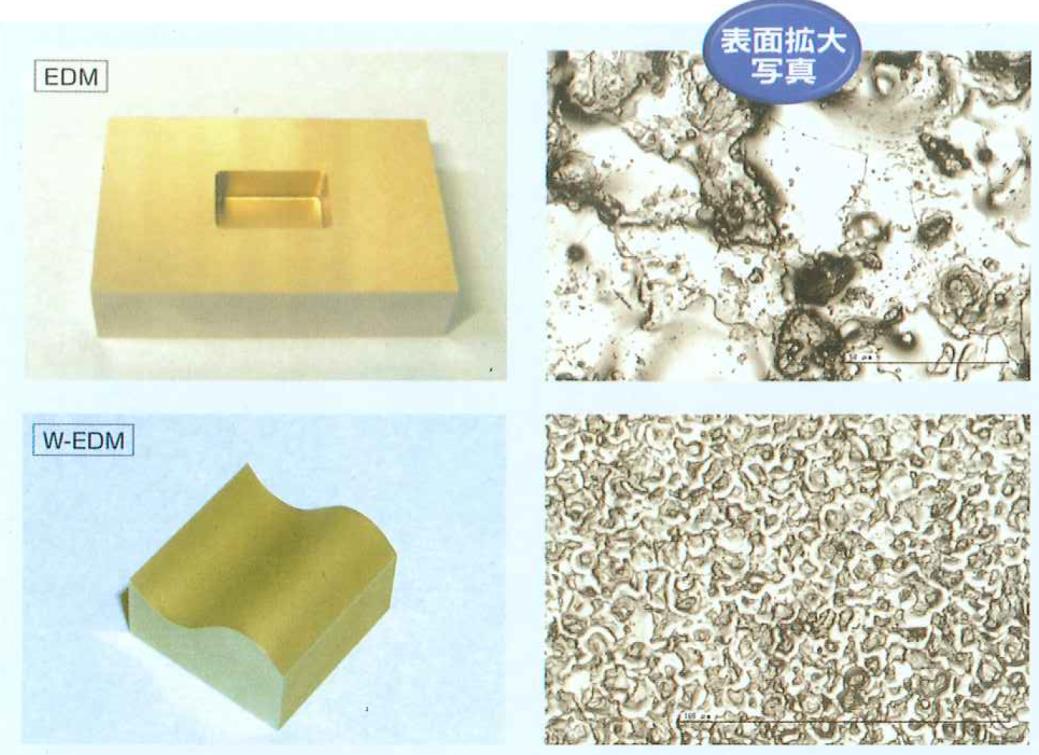

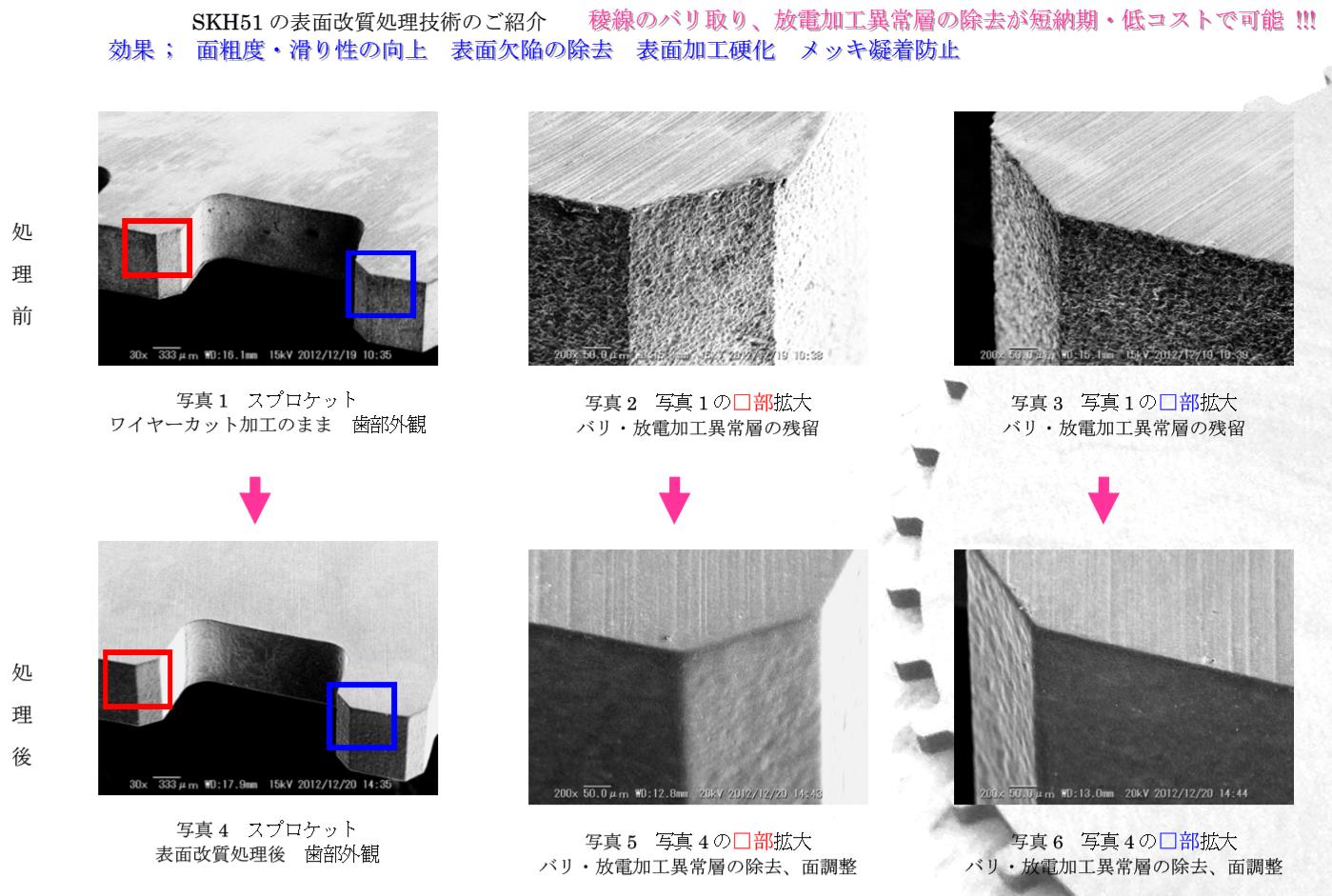

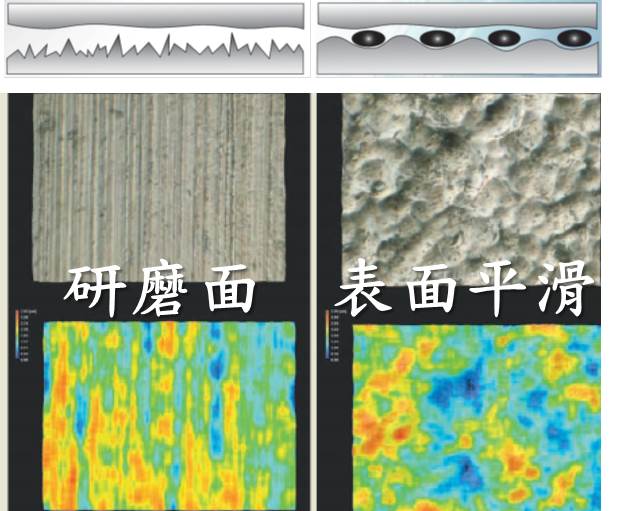

▲處理前（左圖）與處理後（右圖）對照。

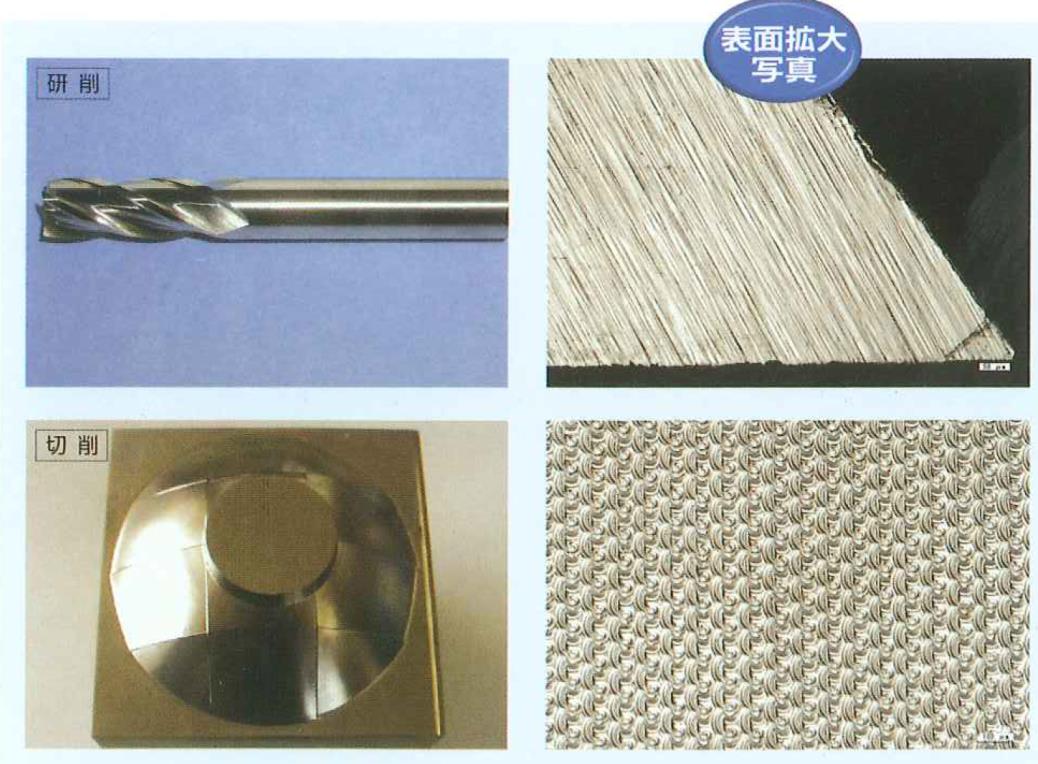

▲處理前（上圖）與處理後（下圖）對照。

• 創造出均一的細微凹坑的表面。
• 形成非常淺的加工硬化層。
• 在表層附近形成高壓縮殘留應力。
• 工件的形狀和尺寸的變化小。
• 可適用於薄板、小口徑和狹窄形狀。
• 易於形成各種金屬表層。
• 易於掩蓋不需要加工的部分。
• 可同時賦予各種高效率機能。
• 可提高方便性，降低成本。

• 能在金屬表面形成高硬度的表層，同時通過組織的細微化提高韌性。
• 表面形成細微凹坑，易於保存潤滑油提高潤滑性。
• 延長零件疲勞壽命。
• 增強耐磨損、耐切屑性能。
• 具有防止應力腐蝕、粒間腐蝕、電蝕等效果。
• 減少噪音。
• 修補鑄造品等的空隙、針孔。
• 增強各種塗飾、鍍層、塗層等的附著強度。
• 透過與氮化、滲碳複合處理，可獲得加乘效果。

被廣泛應用在機械部件、切削工具、模具零件等領域。

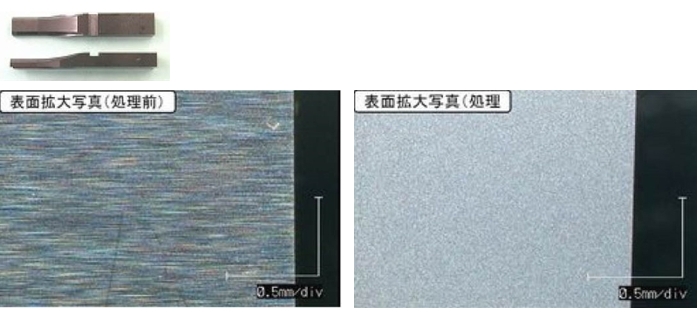

▲導線架沖頭表面改質，處理前（第一張圖）與處理後（第二張圖）對照。

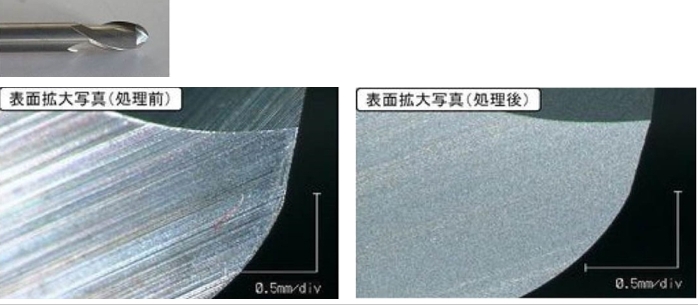

▲鎢鋼銑刀表面改質，處理前（第一張圖）與處理後（第二張圖）對照。

▲押出模具表面改質，處理前（第一張圖）與處理後（第二張圖）對照。

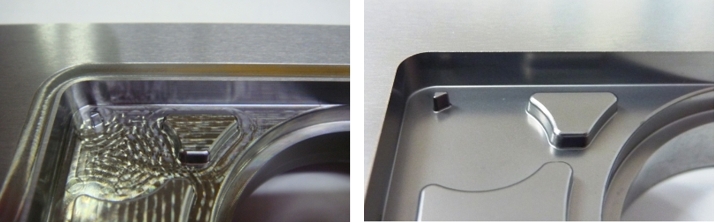

▲塑膠射出模具表面改質，處理前（第一張圖）與處理後（第二張圖）對照。
